For arkitekter og spesifiserende
AssembleTile passer i T-profilsystemet du allerede har spesifisert. Ikke noe nytt å lære. Ikke noe nytt å montere.
AssembleTile er et trespilepanel i massivt tre for T-24 systemhimling. Produktet er utviklet for prosjekter der estetikk, akustikk og enkel montering må kombineres — uten at eksisterende bæresystem berøres.
Platen er 600×600 mm eller 600×1200 mm, med 10 massivtrespiler (34×21 mm) i C/C 60 mm. Kant E gir nedsunket profil, Kant A gir plant uttrykk. Bakplaten er 9 mm PET-filt — resirkulert polyester, FSC-sertifisert.
For prosjekter med krav til lydabsorpsjon gir AssembleTile klasse C (αw ≈ 0,60) uten luftgap og klasse B (αw ≈ 0,75–0,80) med 200 mm luftgap over himlingsplanet. Brannklasse er D-s2,d0 som standard, og B-s1,d0 med brannlakkerte spiler og Sandler bluefiber II.12 bakplate.
Teknisk datablad, materialdeklarasjon, monteringsanvisning og IFC4-objekt er tilgjengelig for nedlasting. NS 3420-beskrivelsestekster (kodegruppe LB4) er utarbeidet for direkte bruk i anbudsunderlag.

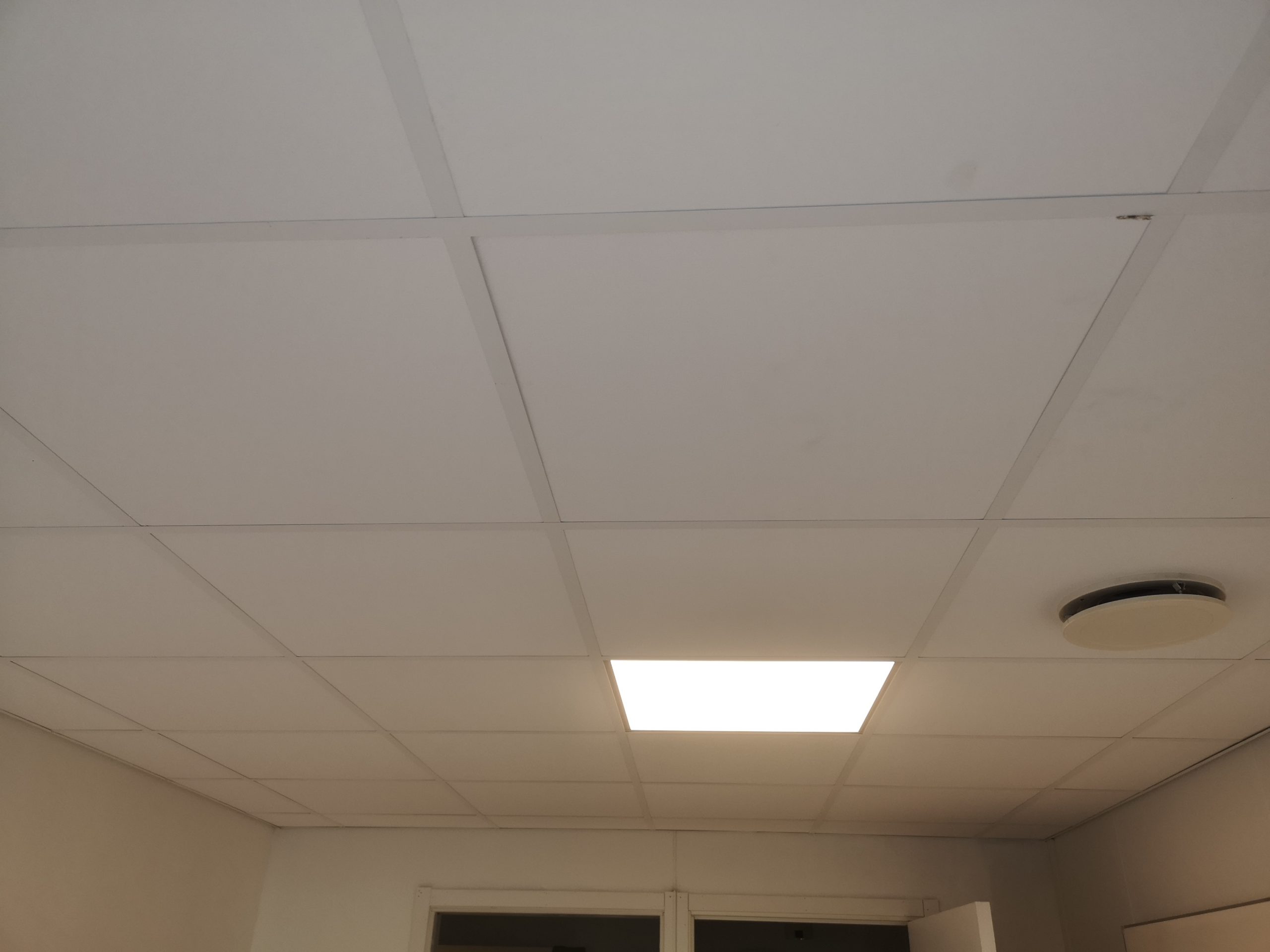

T24 profilsystem
Passer alle fabrikanter
B s1,d0
Brannklasse (impr.)
αw ≈ 0,80
Lydabsorpsjon klasse B
Klar for byggebeskrivelse og anbudsunderlag
Alle tekniske data er for AssembleTile – dimensjoner, materialer, akustikk og brannklassifisering – i ett oversiktlig format
Last ned, spesifiser, bygg
Teknisk datablad og miljødeklarasjon er klare for nedlasting. BIM objekter og brannteknisk sertifikat bestilles direkte fra oss.
Teknisk datablad
Mål, materialer, kant E/A, akustikk, brann
BIM / IFC-objekt
IFC4-fil for Revit, ArchiCAD og alle BIM-verktøy
Miljødeklarasjon
CO2-regnskap, materialinnhold, FSC®
Monteringsanvisning
Steg-for-steg med detaljtegninger
